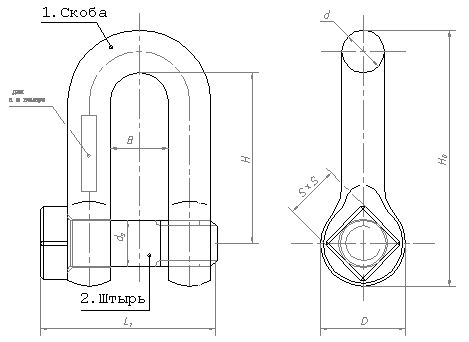

Скобы промысловые типа ПА по ОСТ 15-206-78

Допустимая
нагрузка,
кН (тс)		 Размеры  в  мм Масса кг,
не более
S H Ho B L1 D d d1
4 (0,4) 12 45 63 16 42 20 8 12 0,10
6 (0,6) 14 50 72 20 50 24 10 14 0,17
10 (1,0) 17 60 87 24 62 28 13 16 0,32
16  (1,6) 22 70 103,5 27 71 35 16 20 0,58
25 (2,5) 24 80 120 30 85 42 19 24 0,99
32 (3,3) 27 90 134,5 33 94 45 22 26 1,29
40 (4,1) 30 100 149 35 102 50 24 29 1,82
63 (6,4) 36 112 168 38 116 56 28 32 2,70
80 (8,2) 36 124 186 42 124 64 30 39 3,49
100 (10,2) 41 135 202 46 134 68 33 39 4,61
125 (12,7) 41 148 221 50 147 74 36 42 6,03
160 (16,3) 50 160 242 55 160 84 40 48 8,15
200 (20,4) 50 170 260 60 175 90 45 51 10,75

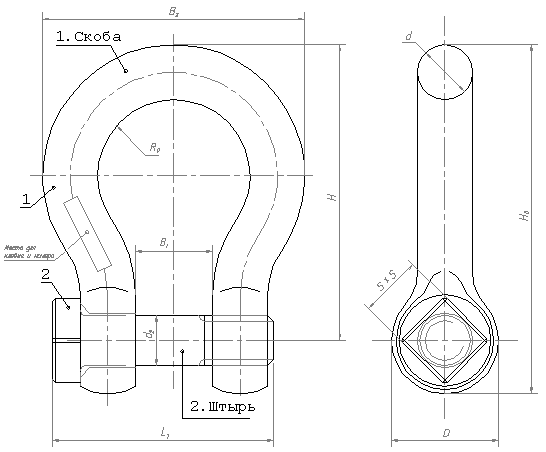

Скобы промысловые типа ПВ по ОСТ 15-206-78

Допустимая
нагрузка,
кН (тс)		 Размеры  в  мм Масса кг,
не более
S Н Ho B1 B2 D R0 d d1
10 (1,0) 19 92,8 125 30,5 92 32 30 16 18 0,58
16  (1,6) 22 109,6 150 35,6 110 40 35 20 22 1,09
25 (2,5) 27 126,4 175 40,6 130 48 40 25 26 1,95
40 (4,1) 32 145,2 205 45,7 150 60 45 30 32 3,41
63 (6,4) 41 163,0 234 50,8 172 70 50 36 39 5,46
80 (8,2) 41 175,8 247 55,9 182 70 55 36 39 5,77
100 (10,2) 41 185,5 262 58,9 196 74 58 40 42 7,57
125 (12,7) 46 198,7 283 63,0 212 80 62 44 45 9,40
160 (16,3) 50 210,4 302 66,0 226 88 65 48 51 12,22
